Quick Pro
Das QuickPro ist für Anwendungen gedacht, die einen Mikromanipulator benötigen bzw. davon profitieren und ist eine Ergänzung zu einem bereits vorhandenen Mikroskop am Arbeitsplatz.
Die einzelnen Arme besitzen ebenso wie die des AxisPro eine sehr präzise und intuitive Steuerung via Maus. Über ein Steuer-Panel, auch ohne eigenen PC, werden Maus und QuickPro-Arm miteinander verbunden. Bei mehreren Armen wird auch das Umschalten zwischen den Armen über das Touch-Panel gesteuert.
Dank der verstellbaren, magnetischen Standfüße kann das QuickPro an die meisten Mikroskope angepasst werden. Wichtig dafür sind die Maße der Stage, der Verfahrweg und der Fokusabstand, um zu definieren, wie viel Platz das QuickPro für die Arbeit hat.

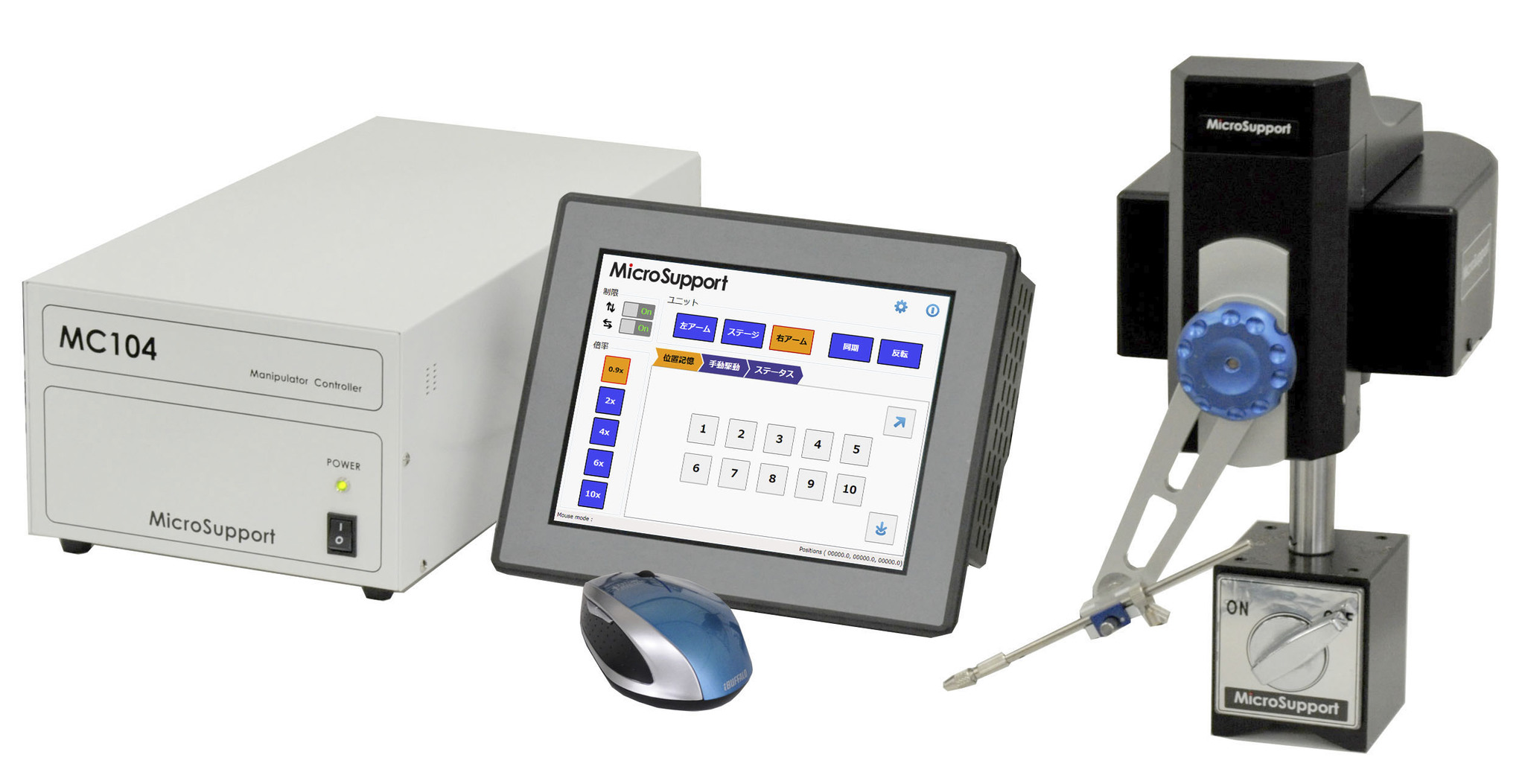

Komponenten
| Number | Description | Image |
|---|---|---|
| 1 | Touch Panel Screen |  |
| 2 | MC104 Controller |  |
| 3 | Electric Manipulator Unit (Right) |  |
| 4 | Electric Manipulator Unit (Left) |  |
| 5 | Electric XY Stage Unit |  |
| 6 | Mini Tower PC |  |
| 7 | LCD Display |  |
| 8 | GigE Camera |  |
| 9 | Twin Tool Arm |  |
Nachfolgend finden Sie eine Übersicht über die möglichen Konfigurationen:
| Model | Specification | Configuration |
|---|---|---|
| QP-3RH | Right Arm Set | 1, 2, 3 |
| QP-3LH | Left Arm Set | 1, 2, 4 |
| QP-3RLH | Both Arms Set | 1, 2x2 units, 3, 4 |
| QP-3RH-EXY | Both Arms Set + electric XY stage | 1, 2x2 units, 3, 4, 5 |
| QP-3RH-ZS | Additional Right Arm Set | 2, 3 |
| QP-3LH-ZS | Additional Left Arm Set | 2, 4 |
| QP-3PCUG | PC-control kit (as extension) | 6, 7, 8 |
| QP-3RH-SW | Twin Tool Arm Set1 | 1, 2, 3, 9 |
1 Für manche Messverfahren, wie die 4-Punkt-Messungen zu Leitfähigkeit von Leiterplatten, SOFC-Kathoden oder Membranen kann jeder Arm mit einem Zwillings-Werkzeughalter ausgestattet werden. Nun kann man reproduzierbar an vier Punkten elektrische Leitfähigkeitsmessungen machen, in definiertem und gleichmäßigen Abstand zur Probenoberfläche, was Artefakte verhindert.
