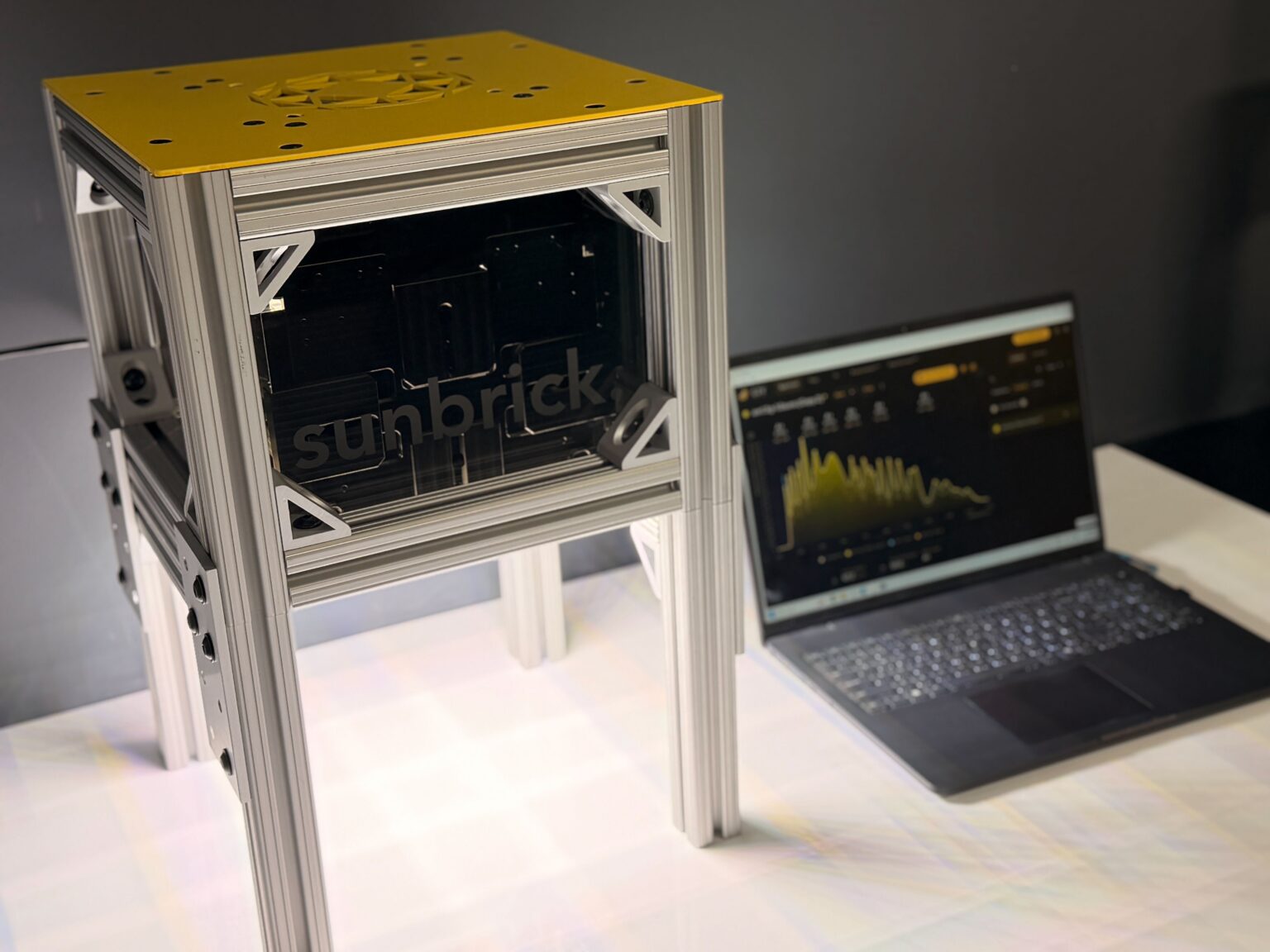

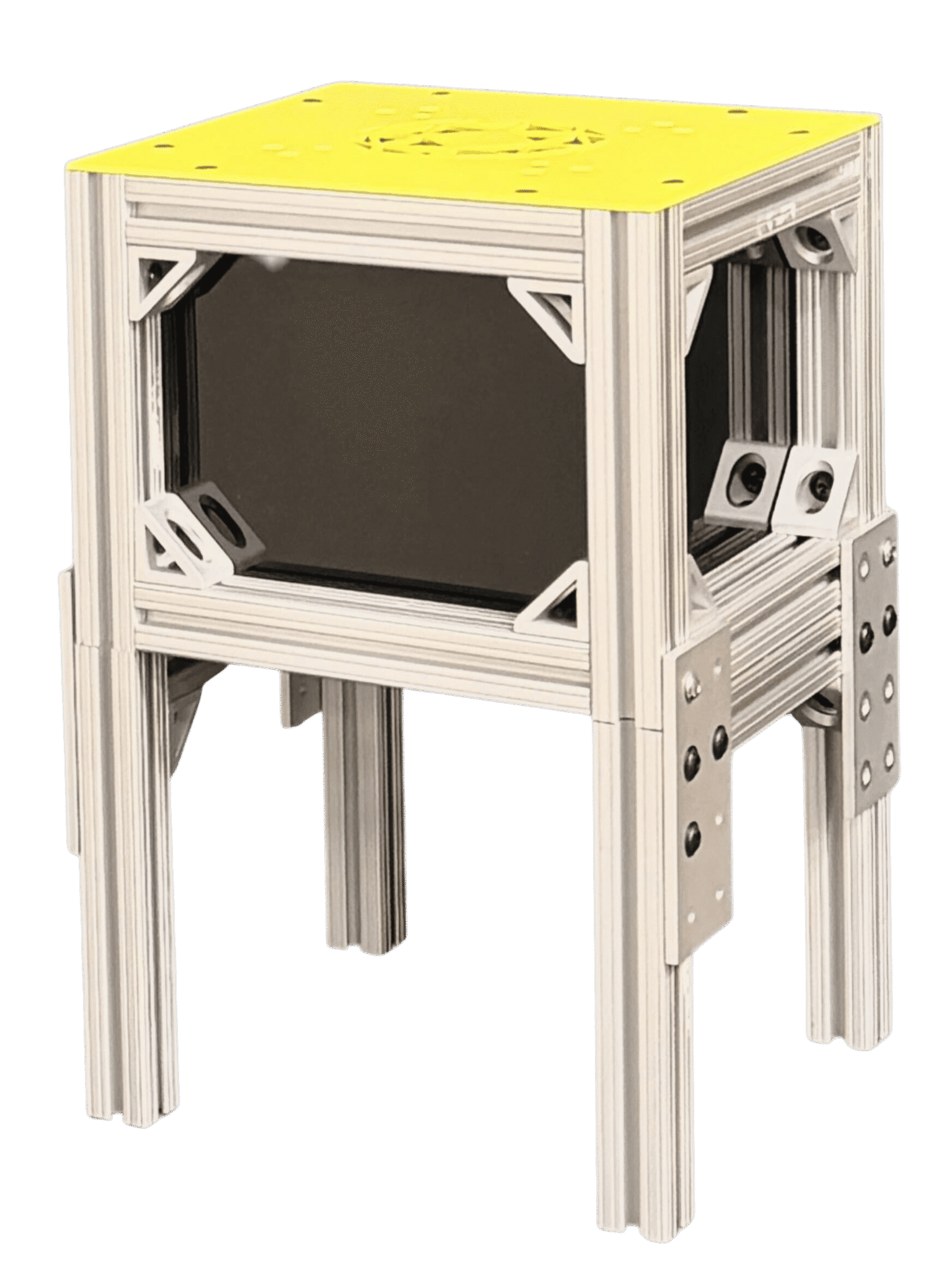

Sunbrick - LED-Sonnensimulator für große Flächen
Der Klasse AAA Sunbrick ist ein LED-Sonnensimulator für große Flächen, der die Sonnenlichtnachbildung mit softwaregesteuerten kalibrierten Spektren ermöglicht. Im Sunbrick sind keine zerbrechlichen Glühbirnen oder bewegliche Teile verbaut und die Aufwärmzeit ist deutlich kürzer als bei Sonnensimulatoren mit herkömmlichen Glühbirnen. In Verbindung mit den auf Knopfdruck reproduzierbaren Spektren AM1.5G und AM0 können Messungen somit schnell gestartet werden können.
Der Sunbrick ist modular aufgebaut: Zertifiziert für eine Beleuchtungsfläche von 20 cm x 20 cm können Sunbrick-Arrays gekachelt zusammengesetzt werden, um so AAA-Qualität auf beliebig großen Flächen zu erreichen. Sunbrick bietet außerdem die Möglichkeit, Spektren anzupassen, indem bis zu 36 LED-Kanäle individuell eingestellt werden können.
Eigenschaften des Sunbrick Sonnensimulators
- Klasse AAA zertifiziert gemäß IEC60904-9:2020, ASTM E927-19, JIS 8904-9:2017
- Spektrale Abweichung: <5 % in allen Spektralbereichen
- Zeitliche Instabilität: <0,5 %
- Räumliche Inhomogenität der Klasse A in einer Beleuchtungsfläche von 20 cm x 20 cm für ein einzelnes Gerät und zwischen zusammengesetzten Modulen
- Schnelle Einschaltdauer, minimale Aufwärmzeit
- Garantierte Lebensdauer des Sonnensimulators von 10.000 Stunden (mit einer LED-Lebensdauer von 10.000 bis 100.000 Stunden)
- Variable Ausgangsleistung von 0% bis 110% und individuelle Steuerung zu bis zu 36 LED-Kanälen über die Software
- LabView DLL und Python API zur Automatisierung und Integration
- Modulares Design ermöglicht Kachelanordnungen in beliebiger Größe (z.B., ein 4er-Sunbrick-Array (2×2) ergibt einen 40 cm x 40 cm großen Beleuchtungsbereich der Klasse A)
Spezifikationen Sunbrick Sonnensimulator
| Technology: | Continuous-wave (CW) solid-state light emitting diodes (LEDs) |
| Working distance: | Typically 50 cm (includes reflective walls that extend to the working plane) |
| Illumination area: | Total illumination area of 625 cm2 (25 cm x 25 cm) per Sunbrick unit with reflective walls, certified to Class A spatial non-uniformity for 400 cm2 (20 cm x 20 cm). Contact G2V Optics if you require a larger Class A area. |
| Irradiance: | 0.1 – 1.1 suns equivalent intensity |
| Plug & power supply: | Configuration specific to geographic region and array size |
| Materials: | Powder-coated aluminium, brushed aluminium |
| Mounts: | Single Sunbrick Vertical Stand or Custom n-Sunbrick Array Vertical Stands Available for varying configurations |
| Weight: | 10.0 kg / 22.1 lbs per Sunbrick unit, 16.3 kg / 35.9 lbs for single Sunbrick vertical stand |
| Dimensions: | 25 cm x 25 cm x 39 cm per Sunbrick unit, 34 cm x 44 cm x 102 cm for single Sunbrick vertical, stand Dimensions vary for custom array stands |
Nach Sunbrick Modell variierende Parameter
| BASE | BASE-UV | BASE-NIR | BASE-NIR+ | Units | Notes | |
|---|---|---|---|---|---|---|
| Calibrated output irradiance *: | 75.9 | 82.3 | 84.7 | 84.7 ± 4.2 | mW/cm2 | 1.0 sun AM1.5G target irradiance |
| Spectral range: | 400 – 1100 | 350-1200 | 400 - 1500 | 400 – 1500 | nm | |
| Irradiance control range: | 7.6 – 83.5 | 8.2 - 90.5 | 8.5 – 93.1 | 8.5 – 93.1 | mW/cm2 | 0.1 – 1.1 suns AM1.5G |
| Wavelength channels: | 34 | 35 | 29 | 36 | N/A |
*These values are equivalent to the often-quoted 100 mW/cm2 standard value for 1-sun solar simulators.
