Werkzeuge für Mikromanipulatoren

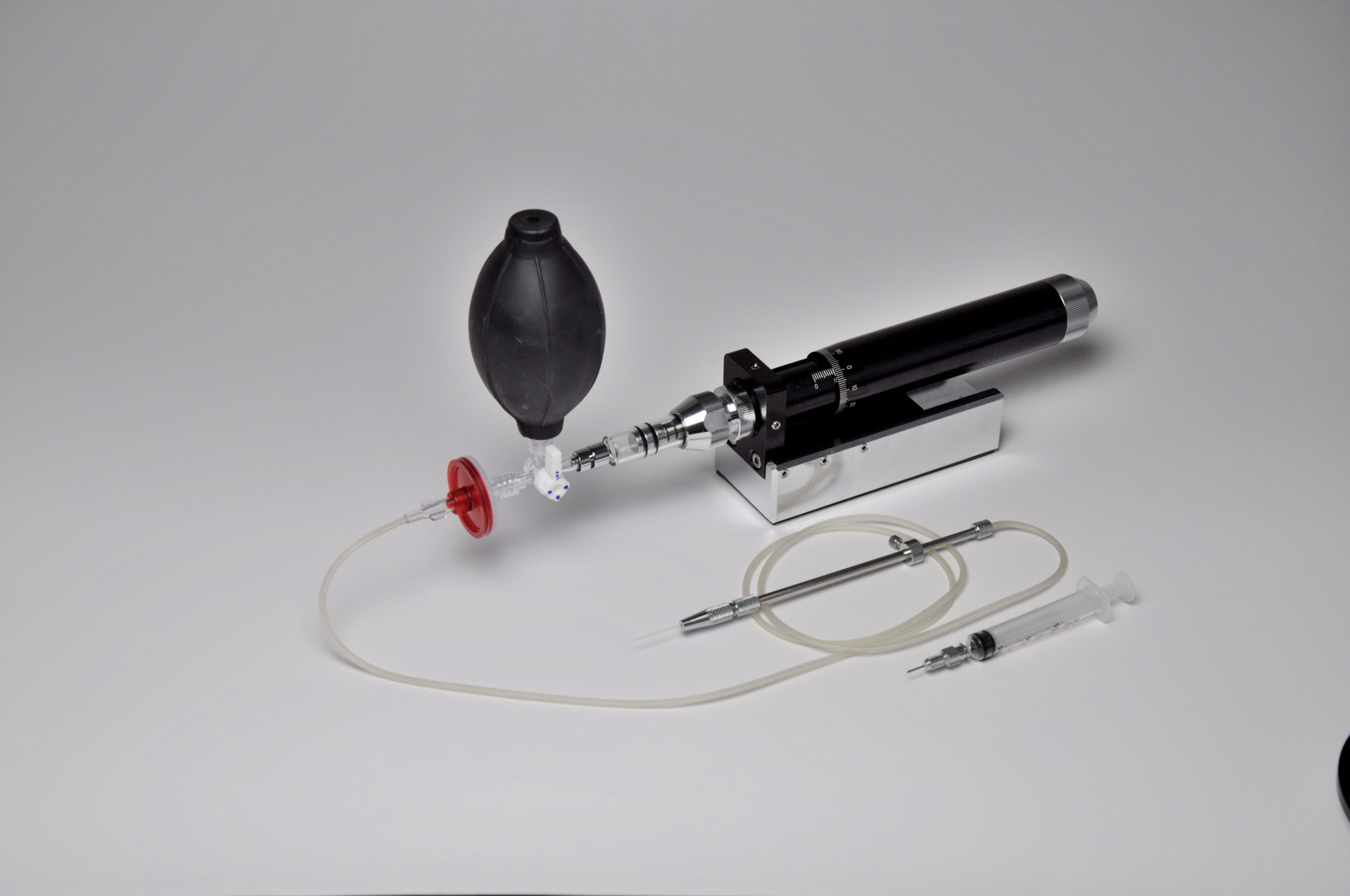

Es gibt eine Vielzahl an Möglichkeiten, die Arme der Mikromanipulatoren für die eigen Anwendung auszustatten. Es gibt Erweiterungen (Accessories), die den Armen zusätzliche Funktionen verleihen, wie Ultraschall, eine Vakuumpumpe oder sogar ein Punktschweissgerät. Außerdem gibt es Werkzeuge (Tools), die mit den Proben und Werkstücken interagieren, wie Wolframnadeln, Mikromesser, Pinzetten oder Pipetten.

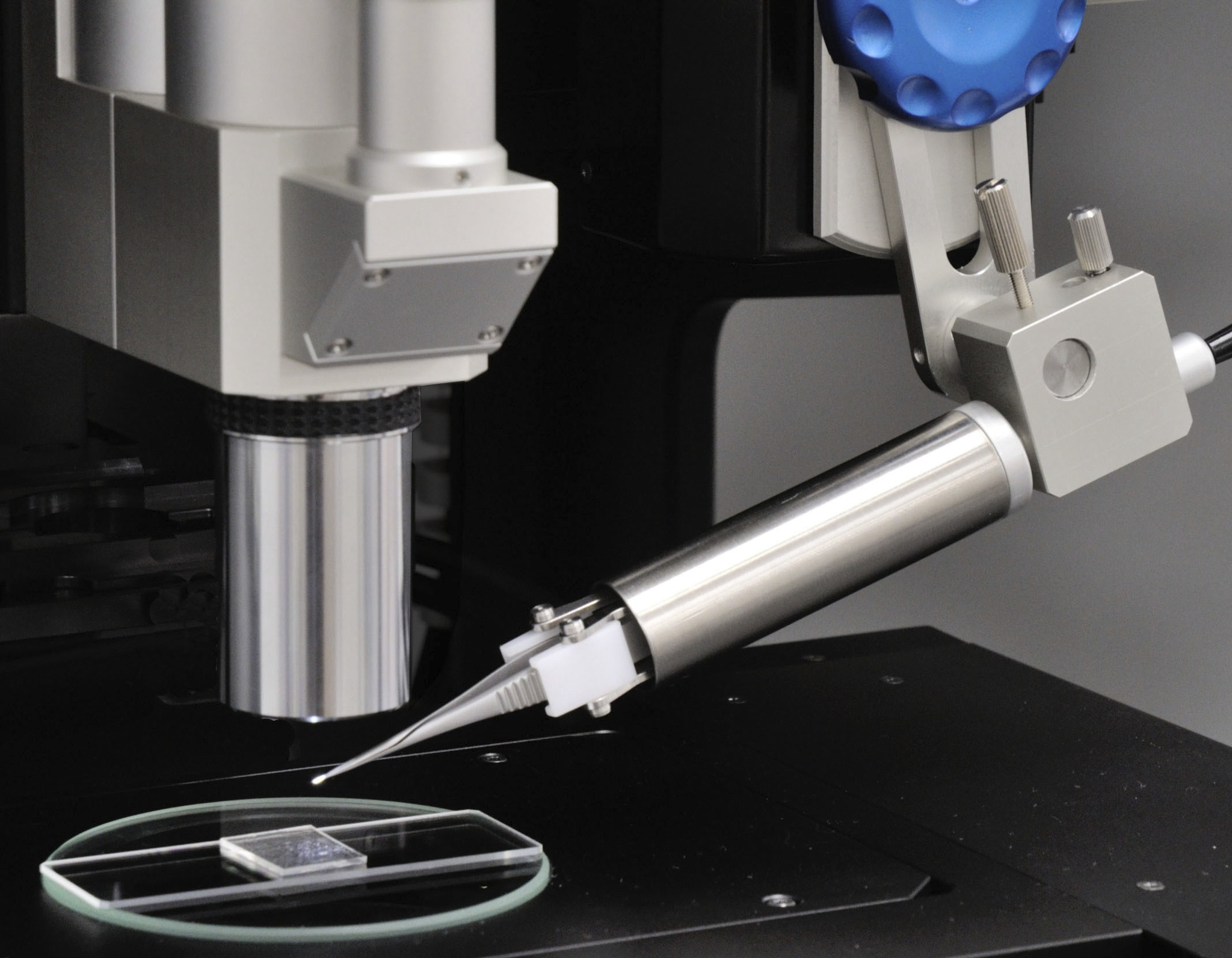

Alle Werkezuge haben einen entsprechenden Halter, der am Arm des AxisPro bzw. QuickPro befestigt wird.

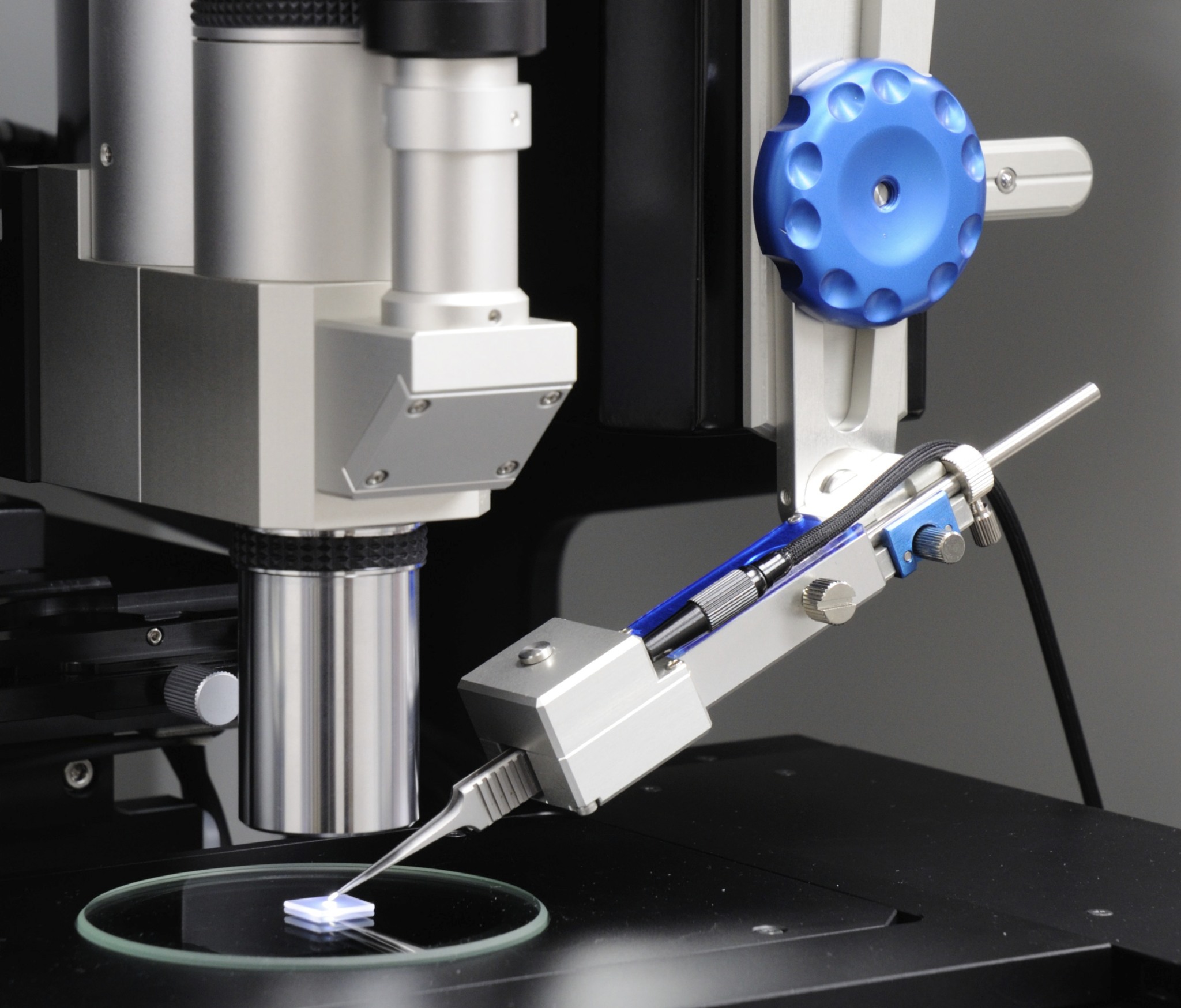

Alle Erweiterungen haben ihre eigenen Werkezuge, die Ihre Funktion ausführen. So verfügt das Vakuum-Adsorptionsset über Mikropipetten oder die Microtweezers über Präzisionspinzetten, etc.
Auf die verschiedenen Kombinationen wird in den jeweiligen Beschreibungen eingegangen.
Um eine Übersicht zu geben, ist der Tools & Accessories Selection Guide neben den einzelnen Datenblättern zum Download erhältlich. Wir helfen Ihnen gerne, Ihren Mikromanipulator für Ihre Anwendungen auszurüsten!
Werkzeuge
| Werkzeug | Beschreibung | Bild |
|---|---|---|

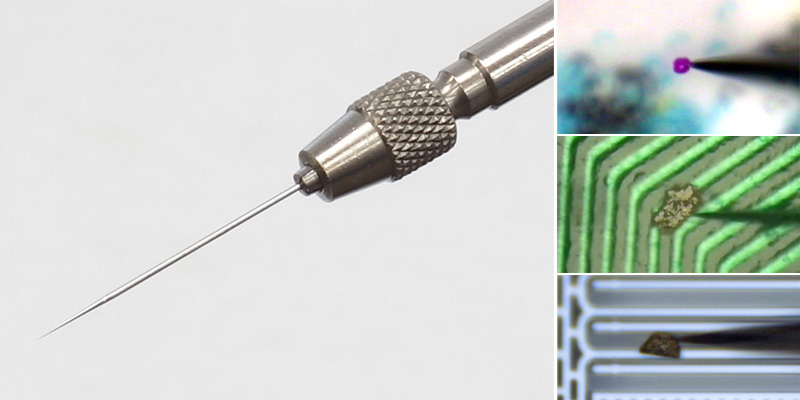

| Wolframnadeln / Tungsten Probes | Halterung: TPH-10 Set-Größe: 25 Stück Die Wolframnadeln haben einen Spitzendurchmesser von 0,2–30 µm und sind das Alround-Werkzeug, mit denen viele Anwendungen angefangen werden. Mit Ihnen kann man Partikel aufnehmen, verschieben, Ansammlungen aus mehreren Partikeln voneinander trennen und kontrolliert auf andren Oberflächen wieder ablegen. Zur Materialbearbeitung sind die Wolframnadeln allerdings zu empfindlich und es werden die Wolframcarbidwerkzeuge oder Mikromesser empfohlen. Wolframnadeln können auch für die manuelle Verwendung unter einem Mikroskop mit dem TPH-3 kombiniert werden. |  |

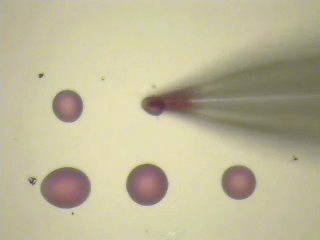

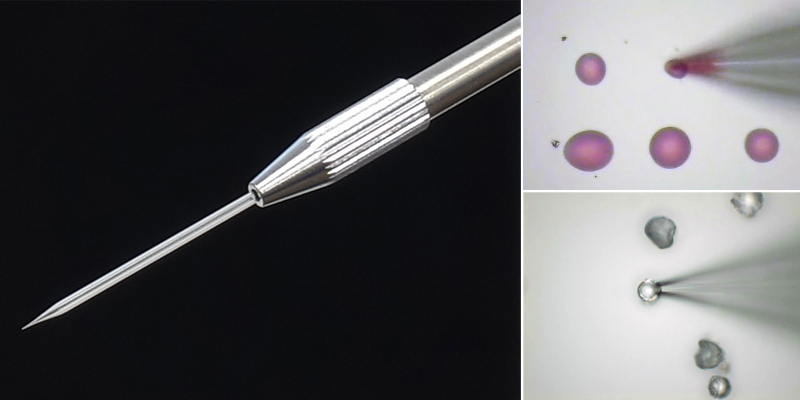

| Glasnadeln / Glass Tool | Halterung: MPH (MPT für das Micro press tool) Set-Größe: 10 (3 für das Micro-press tool) Glasnadeln werden statt der Wolframnadeln verwendet, um einen oder beider folgenden Vorteile auszunutzen: Zum einen sind sie transparent, was die Arbeit mit besonders sensitiven Oberflächen oder Proben erleichtert. Zum anderen sind sie aus nichtleitendem Material, was eine statische Anziehung stärker macht. Mit ihnen können empfindliche Proben wie Folien (FIB-Lift-Out) aufgenommen und transportiert werden. Ein stabileres Glaswerkzeug findet man noch im Micro-press tool, dass eine abgeflachte Spitze hat. Damit kann man kontrolliert Druck ausüben auf Partikel, Fasern oder Oberflächen, um sie für die Arbeit mit anderen Werkzeugen zu fixieren. Damit kann man Kristalle gezielt spalten, Fasern oder Drähte durchtrennen oder Orientierungen von Partikeln während Messungen sichern. |  |

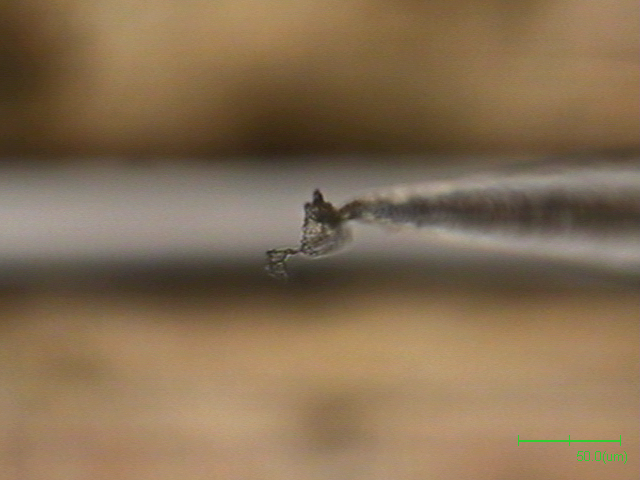

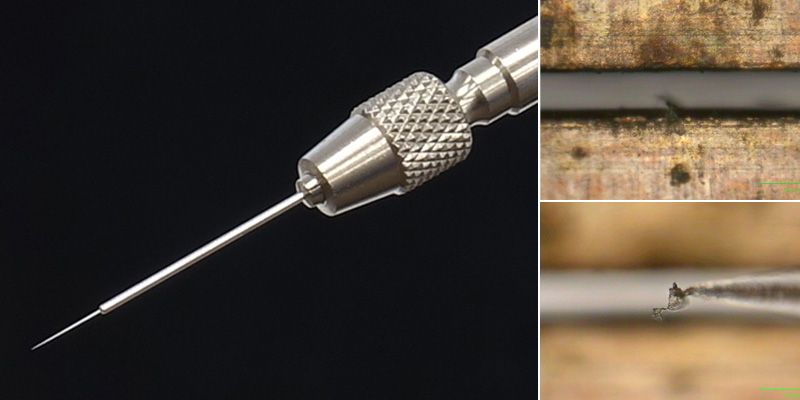

| Flex Probe | Halterung: TPH-10 Set-Größe: 5 Die Flexprobe hat eine Spitze mit einem Durchmesser von 5 µm, die sich elastisch in den Korpus der Spitze zurückziehen kann. Durch diese Rückzieh-Funktion hat die Flex probe ihre besondere Anwendung beim Entnehmen von Partikeln aus kleinen Vertiefungen, der Aufnahme von kleinsten Flüssigkeitsmengen oder Harzen. Flexprobes können auch für die manuelle Verwendung unter einem Mikroskop mit dem TPH-3 kombiniert werden. |  |

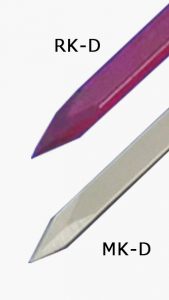

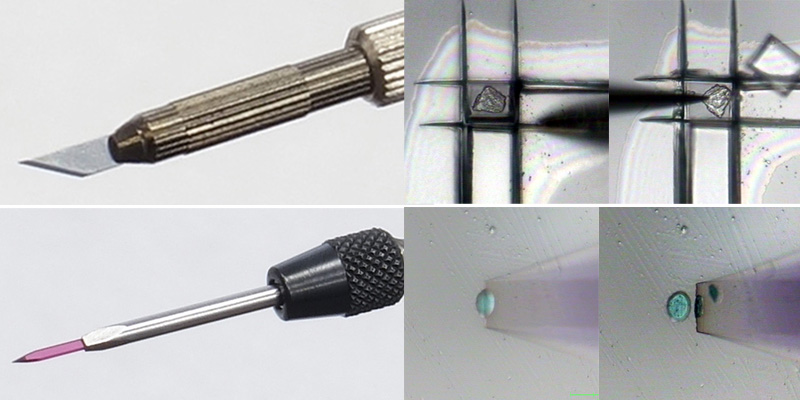

| Mikromesser / Micro knives | Halterung: MKH (TPH-20 für das Rubinmesser) Set-Größe: 5 (1 für das Rubinmesser) Die Mikromesser können zur Probenbearbeitung, zum Durchtrennen von Fasern oder dünnen Drähten oder zum Gravieren von Oberflächen verwendet werden. Je nach Winkel der Klinge kann das Messer auch zum Schaben oder Präzisen entfernen von Rückständen auf einer Oberfläche verwendet werden. Das Rubinmesser hat zum einen den Vorteil, dass es transparent ist und damit bei der Arbeit die Sicht auf die Probe weniger versperrt und zum anderen, dass es ähnlich eines Keramikmessers in der Küche seine Schärfe besser hält, jedoch auf Kosten der Empfindlichkeit gegenüber Brüchen, weswegen man es nicht ohne Mikromanipulator verwenden sollte. Alle Mikromesser aus Edelstahl können auch mit der Halterung MKH-2 manuell unter dem Mikroskop verwendet werden. |  |

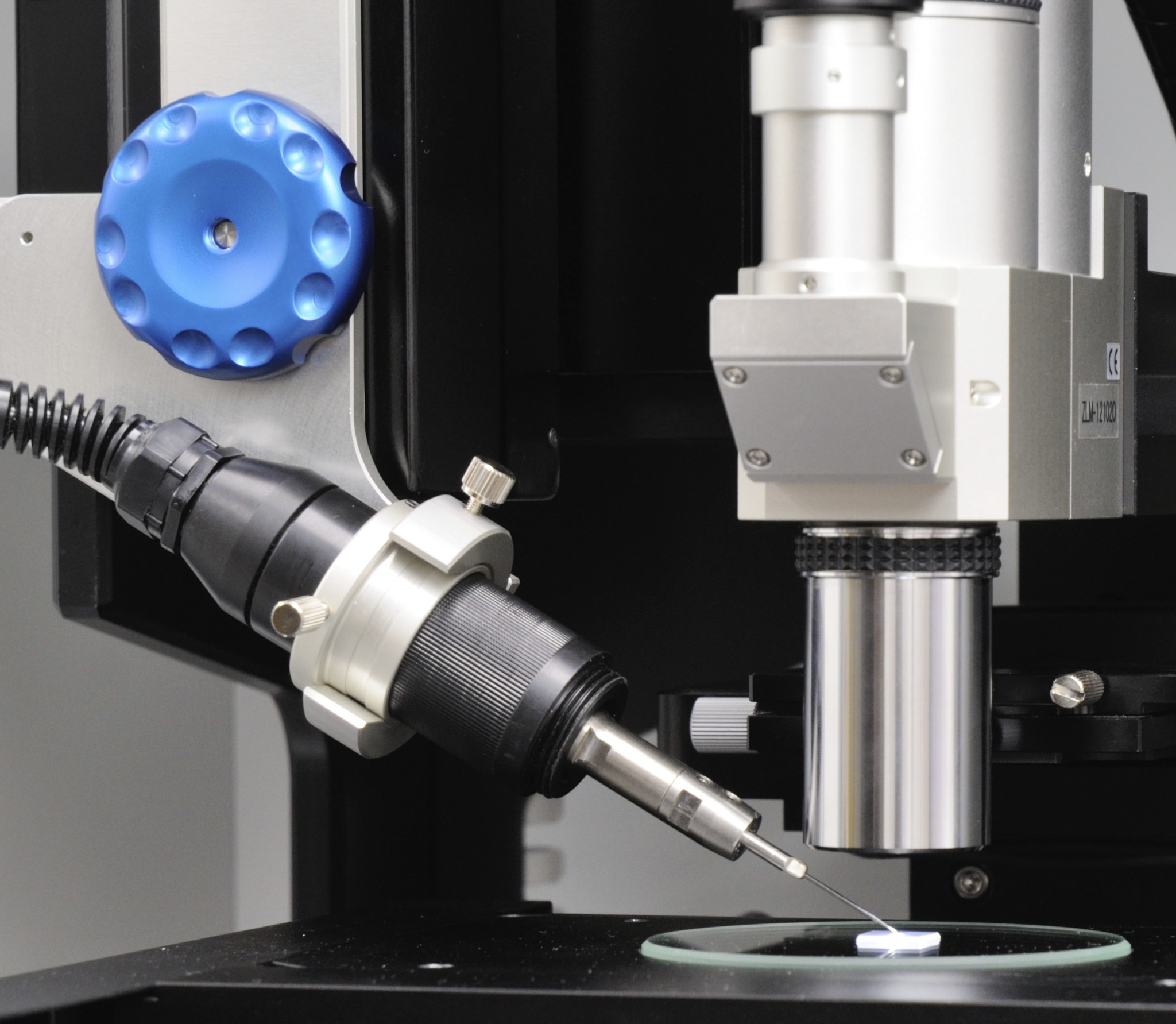

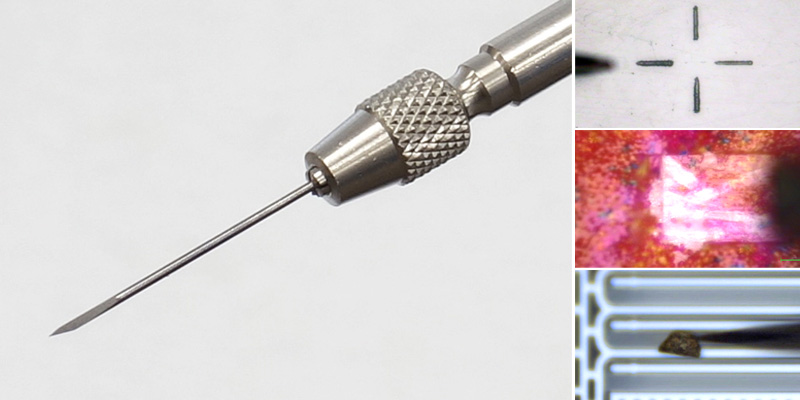

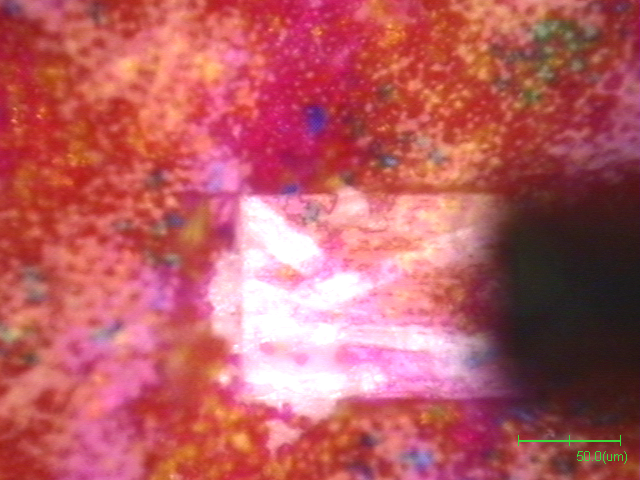

| Wolframcarbidwerkzeuge / Tungsten carbide tools | Halterung: TPH-10 Set-Größe: 3 (Knife Edge, Micro-peeler), 5 (WC probe), 2 (Mikrofork) Eine Reihe an Werkzeugen sind aus dem besonders harten Material Wolframcarbid gefertigt und speziell auf die Material- oder Oberflächenbearbeitung ausgelegt. Neben Gravuren oder Abtragen von Material können die Werkzeuge auch für das Freilegen von Proben in unzugänglichen Umgebungen zum Einsatz kommen (zwischen härteren Fasern oder Drähten), wo man die feineren Wolframnadeln nicht verbiegen möchte. Die Formen sind dabei jeweils and die Funktion angepasst: - Nadel/probe: Spitzendurchmesser 5 µm - Microfork: Schlitzdurchmesser 30 µm (Doppelspitze) - Micropeeler: flache Klinge, Weiten von 50–200 µm - Knife-edges: scharfe Klinge mit mehreren weiteren Kanten Die Micro-peeler sind für die Verwendung mit dem Milling-Pro gedacht, dass Sie bei den Erweiterungen finden (Link). |  |
