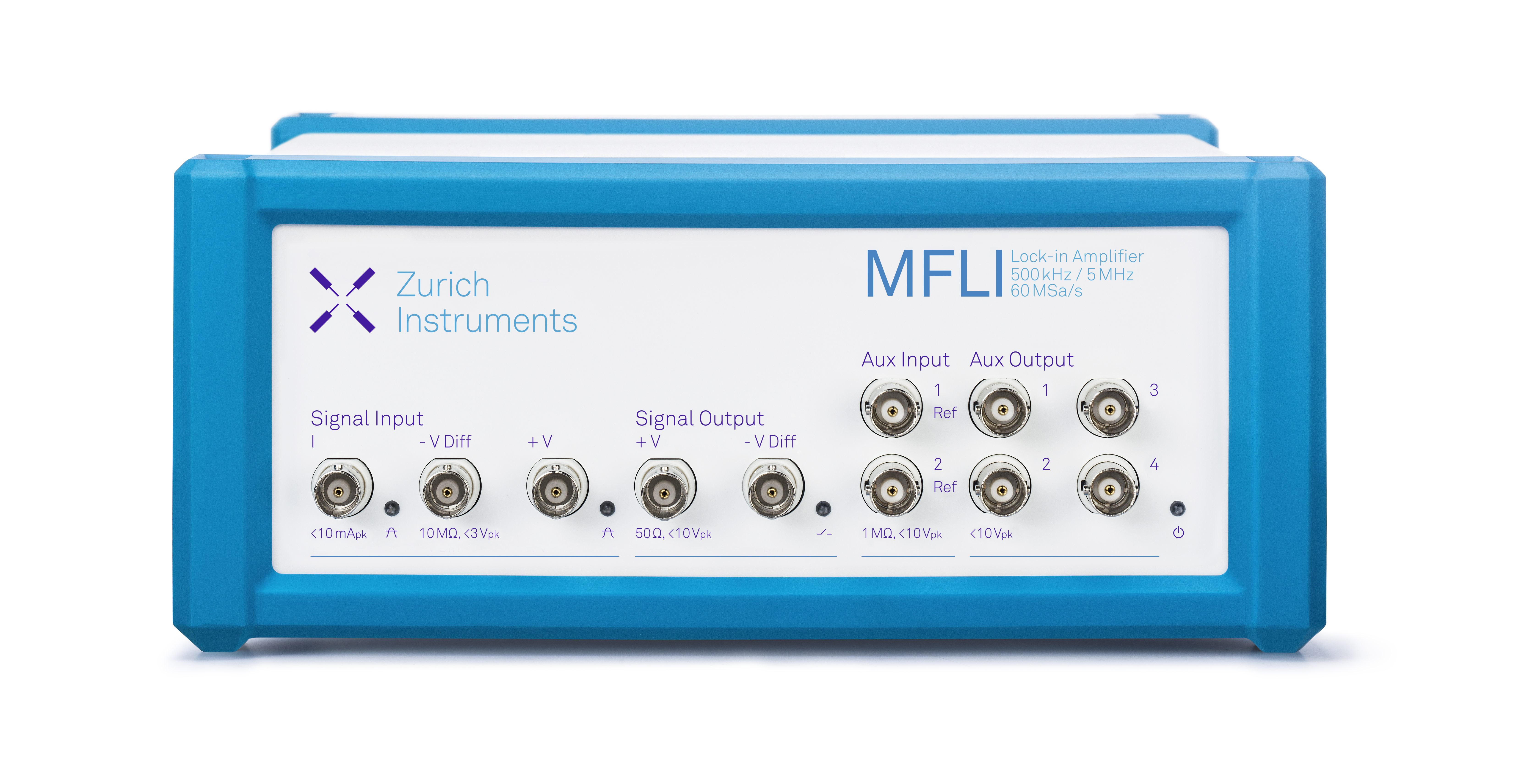

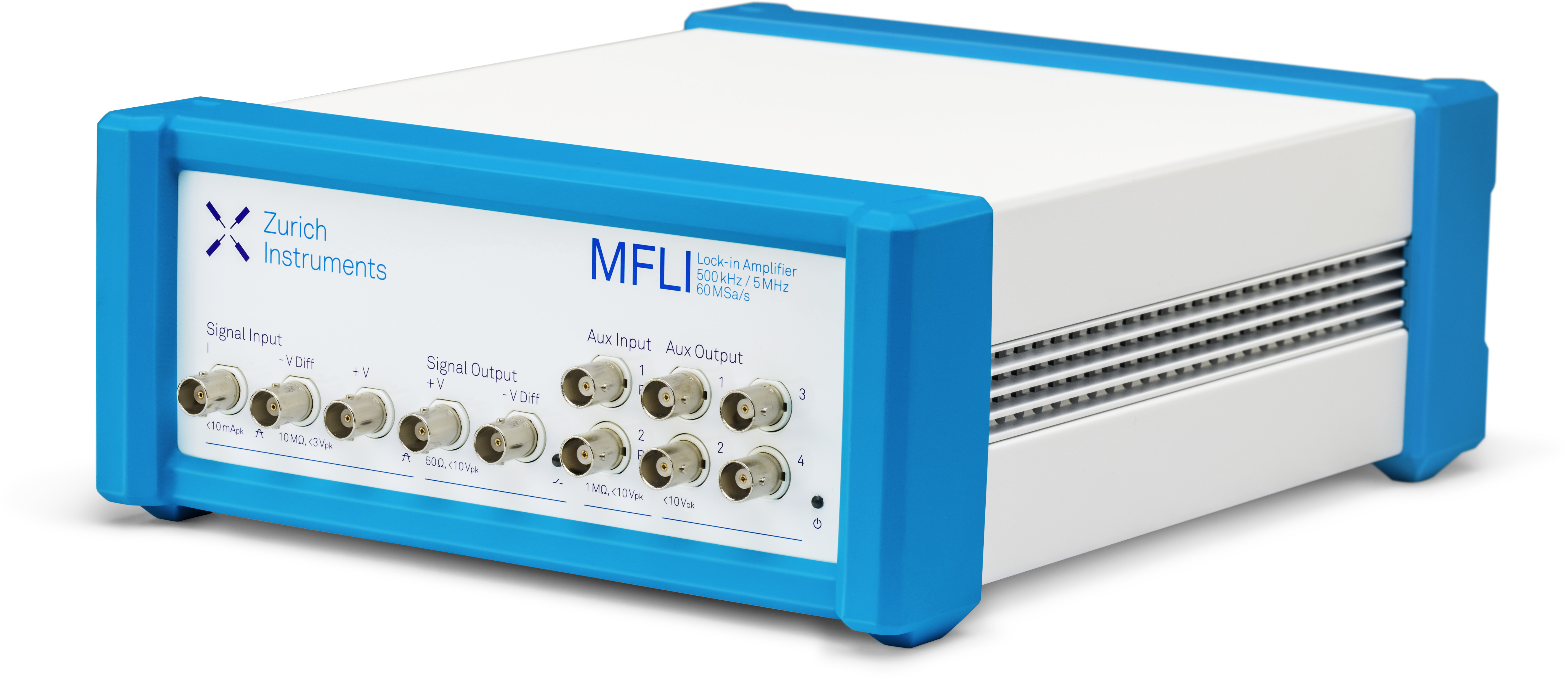

500 kHz / 5 MHz Lock-in Verstärker MFLI
Der digitale Lock-in Verstärker MFLI des Schweizer Herstellers Zurich Instruments kann das Eingangssignal im Frequenzbereich von DC bis 500 kHz (optional bis 5 MHz) demodulieren. Die Ansteuerung und Auswertung der Daten erfolgt über die eingebauten Daten- und Webserver, welche über jedes mobile Endgerät mit Webbrowser abgerufen werden können. Dabei ermöglicht die LabOne®-Benutzeroberfläche eine übersichtliche Darstellung aller Daten.
Hauptmerkmale
- Messung von DC bis 500 kHz oder 5 MHz
- Präzise Messung von Strom und differentieller Spannung
- Schnelle Messzeit und niedriges Eingangsrauschen
- Konfigurierbarkeit mit mehreren Auxiliary-Eingängen und -Ausgängen
- LabOne®-Toolset einschließlich Ozsilloskop, Sweeper und Spektrumanalysator
- Erweiterung des Toolsets mit Upgrade-Optionen
Zusätzliche Optionen
MF-F5M Frequenzerweiterung
- Erweitert den Frequenzbereich eines 500-kHz-MF-Geräts von 500 kHz auf 5 MHz
- Vor Ort aufrüstbare Option
- Kompatibel mit anderen Optionen
MF-MD Multi-Demodulator
- 4 Demodulatoren statt 1
- 4 Oszillatoren statt 1
- 2 Impedanzmesseinheiten statt 1 auf dem MFIA
- 2 externe Referenz-PLLs statt 1
- Vor Ort aufrüstbare Option
MF-MOD AM/FM Modulation
- Gleichzeitige Amplitudenmodulation und Demodulation
- Gleichzeitige Frequenzmodulation und Demodulation
- Einstellbare Filtereinstellungen für jede Frequenzkomponente
- Seitenbandtrennung (einseitige Modulation)
- Analyse von Seitenbändern höherer Ordnung und mehreren Trägerfrequenzen
MF-PID Vierfach-PID/PLL-Regler
- 4 unabhängige PID-Regler mit PLL-Fähigkeit
- PID-Berater (zur Einstellung der Zielbandbreite)
- Auto-Tune-PID (zur Minimierung des durchschnittlichen PID-Fehlersignals)
- 50 kHz maximale Schleifenfilterbandbreite
- Phasenentfaltung für Demodulator-Phasendaten (± 1024 π)
- Tiefpassfilter für Derivativzweig
MF-DIG Digitalisierer
- Dual-Trace-Oszilloskop mit 16 Bit, 60 MSa/s, FFT
- 2,5 MSa Speicher pro Kanal
- 7 MHz Eingangsbandbreite
- 30 MHz FFT-Spanne, 1 Mio. Punkte
- High-Definition-Modus HD24
- Segmentierte und kontinuierliche Digitalisierung
- Hardware-Trigger-Engine mit zusätzlichen Trigger-Ein- und Ausgängen
- LabOne®-Benutzeroberfläche und API-Integration
MF-IA Impedanzanalysator
- 1 mHz bis 500 kHz / 5 MHz, 1 mΩ bis 1 TΩ
- 0,05 % Grundgenauigkeit
- Kompensationsberater und Konfidenzanzeige
- LabOne® Sweeper-Tool für Messungen von Frequenz, Vorspannung und Testsignalamplitudenantwort
- LabOne-APIs für Python, C, MATLAB®, LabVIEW™ und .NET
MF-BOX Boxcar Averager
- 1 Boxcar-Mittelwertbildungseinheit
- Eingangsauswahl zwischen Spannungs- oder Stromeingang
- Bis zu 500 kHz/5 MHz Wiederholungsrate
- Keine Erfassungs-Totzeit
- Baseline-Unterdrückung und Differenzmessungen
- Bis zu 1 Million Mittelwertbildungsperioden
