Spektrometer Komponente PROGAZE STP
Das PROGAZE STP (Spot Transmission Polychromator) wurde für die Integration in prozessspektroskopischen Systemen entwickelt.
Die Module zeichnen sich durch eine hohe Empfindlichkeit bei schnellen Messungen, einen beugungsbegrenzten optischen Aufbau, präzise gefertigte optische und mechanische Bauteile sowie eine hohe Unempfindlichkeit gegenüber Umgebungs-Temperaturschwankungen (u.a. durch TEC-stabilisierte Detektoren) und Vibrationen aus. Des Weiteren gewährleisten reproduzierbare Herstellungsprozesse eine gleichbleibend hohe Qualität. Dadurch lassen sich die entwickelten Modelle und Datenbanken problemlos auf verschiedene Spektrometermodule derselben Baureihe übertragen. Gleichzeitig werden eine konsistente Messleistung sowie eine hohe Vergleichbarkeit der Messergebnisse über mehrere Systeme hinweg sichergestellt.
Die PROGAZE STP Module können entweder direkt („out of box“) verwendet werden oder individuell auf den Einzelfall (z.B. spektraler Bereich, optische Auflösung oder optischen Durchsatz) angepasst werden.
Besonderheiten
- Hohe Präzision bei der Wellenlängengenauigkeit
- Präzise spezifizierter und reproduzierbarer Spektralbereich mit exakt definierten Anfang- und Endwellenlängen
- Signaloptimierter Spektralbereich, selbst in den Randbereichen
- Hohes Signal-zu-Rausch-Verhältnis und Empfindlichkeit
- Sehr niedriges Streulicht (Straylight)
- Gleichmäßige optische Auflösung am theoretischen Limit

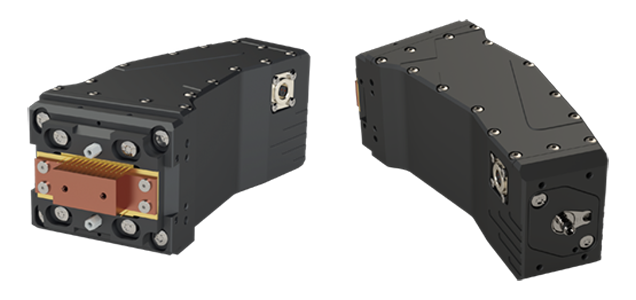

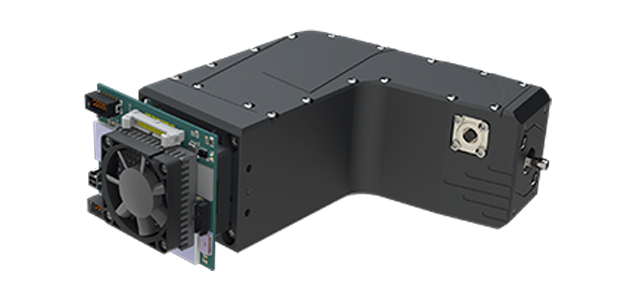

Die jeweiligen Eigenschaften des PROGAZE STP-NIR und PROGAZE STP-Raman können in der Spezifikationstabelle gesehen werden.
Spezifikationen
| PROGAZE STP-NIR | PROGAZE STP-NIR | PROGAZE STP-Raman | |
|---|---|---|---|
| NIR I | NIR II | Raman R785 I | |
| Spectral Range* | 850 (+0/-1) nm – 1650 (+1/-0) nm | 1.100 (+0/-1) nm – 2100 (+1/-0) nm | 130 – 3.200 cm-1 |
| Raman Excitation Wavelength | 785 nm | ||
| Wavelength Accuracy | +/- 0,5 nm | +/- 0,5 nm | +- 1cm-1 |
| Stray Light | Contrast Ratio < 1:10'000 | Contrast Ratio < 1:10'000 | Contrast Ratio < 1:10'000 |
| Detector | Hamamatsu G11508-256-WB Hamamatsu G11508-512-WB | Hamamatsu G11477-256-WB Hamamatsu G11477-512-WB | Hamamatsu S7031-1006S |
| Optical Resolution (FWHM)* | 3.1 nm (512 Pixel Detector) or 6.2 nm (256 Pixel Detector) | 4.2 nm (512 Pixel Detector) or 8.4 nm (256 Pixel Detector) | up to 5 cm^-1 |
| Operating Temperature | 0 – 40 °C | 0 – 40 °C | 0 – 40 °C |
| Storage Temperature | 0 – 50 °C | 0 – 50 °C | 0 – 50 °C |
| Fiber Connector | F-SMA 905 | F-SMA 905 | F-SMA 905 |
| Housing Material | Anodized Aluminum | Anodized Aluminum | Anodized Aluminum |
| Dimensions (W x H x L) | 220 mm x 74 mm x 98 mm | 220 mm x 74 mm x 98 mm | Approx. 207 mm x 74 mm x 192 mm |
| Weight | 1.5 kg | 1.5 kg | 2.3 kg |
